【導讀】與單開關反激式電路相比，雙開關反激式電路的主要代價就是需要一個浮動的高側驅動。一個柵極驅動變壓器通常用于雙開關反激式電路的高側FET，而柵極驅動變壓器的使用是需要一些技巧的。如果磁芯沒有在每個周期內正確復位，那么它就有可能飽和。
其中一個最常見的驅動技術就是使用一個與驅動繞組串聯的AC耦合電容器。這個電容器將平均電流強制為0A，這就確保了變壓器不會飽和。然而，它仍然有可能在瞬態時飽和，而驅動信號的DC信息將會在驅動變壓器的次級側上丟失。
圖1顯示的是在沒必要使用耦合電容器時驅動一個變壓器的簡單方法。當驅動信號變?yōu)楦唠娖綍r(shí)，小信號FET，Q2接通，而驅動電壓被施加在變壓器的繞組上。當驅動信號變?yōu)榈碗娖綍r(shí)，它將繞組的同名端下拉至接地，并且關閉Q2。當Q2關閉時，變壓器內的磁化電流正向偏置D1，在相反的方向上，將VDD施加在變壓器繞組上。為了少于50%的占空比，變壓器保證能夠完全復位。通過增加一個與D1串聯的齊納二極管，你可以將占空比擴展到50%以上。
這個驅動電路提供了兩個額外的優勢。首先，所有的磁化能量被回收至VDD，從而提高了效率。第二，在磁化復位期間內，F(xiàn)ET的驅動由一個負驅動實現。這個負驅動能夠通過加快關閉時間來減少開關損耗。

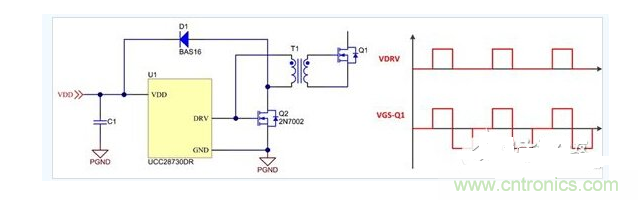

圖1：使用諸如此類的簡單電路來輕松驅動一個變壓器
這個簡單的驅動電路確保了驅動變壓器的正確復位，并且能夠提升效率。
