【導讀】多電壓系統共存是現在便攜設備、音視頻、固態存儲設計里很常見的需求，I2C 這類雙向總線在電平轉換時，很多方案都需要 MCU 額外占用 GPIO 做方向控制，增加軟件和外圍負擔。天津市榮穎電子新推出 RY0102 雙通道自動雙向電平轉換芯片，采用傳輸門搭配邊沿速率加速器架構，通道自動識別數據流方向，不需要方向控制引腳。芯片設置兩路獨立電源軌，支持 1.65V~3.6V 與 2.3V~5.5V 跨域轉換，電源上電無先后要求，片內集成 10kΩ 上拉電阻，同時提供工業到企軍級多個溫度版本，SOT23-8 小封裝，方便雙向數字接口快速設計。

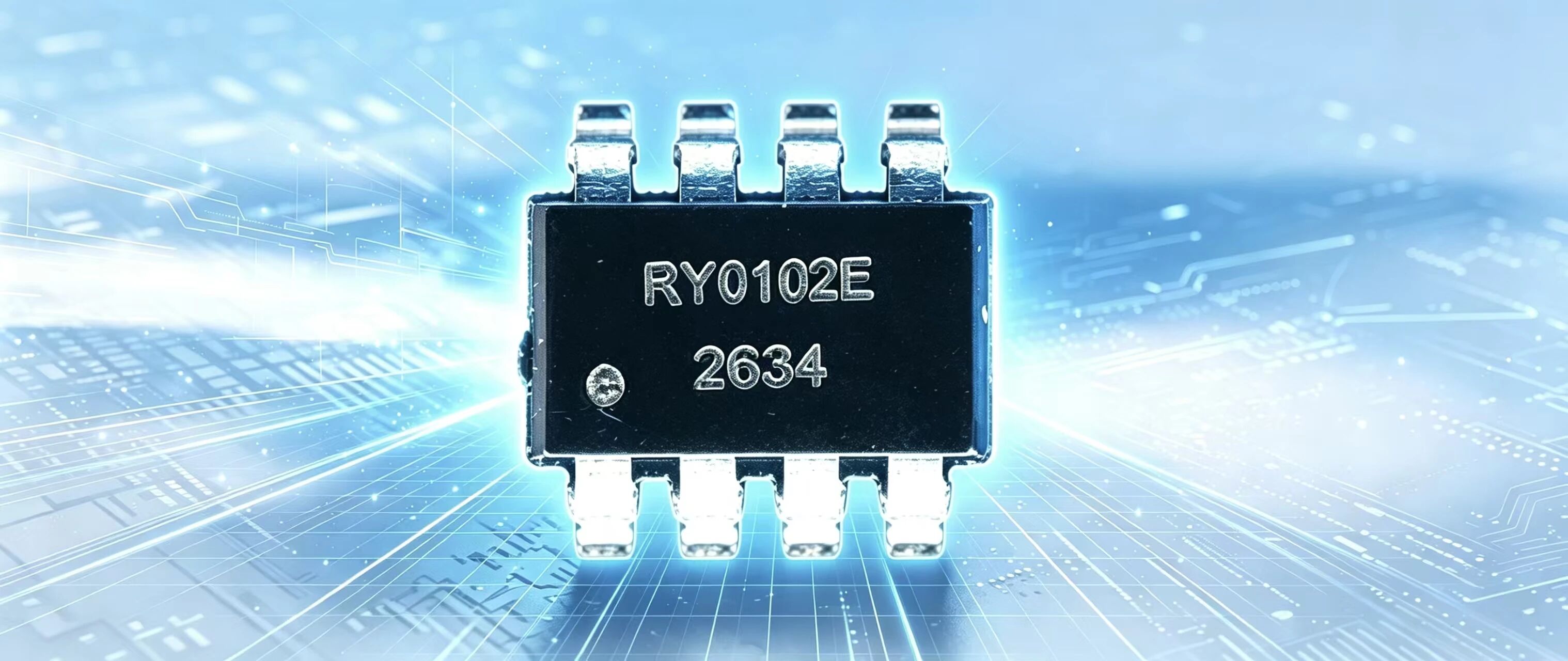

天津市榮穎電子科技有限公司新推出的RY0102是一款雙通道自動雙向電平轉換芯片，用于多電壓系統間的數字信號切換。
器件采用兩套獨立可配置的電源軌：A端由VCCA供電，支持1.65V～3.6V；B端由VCCB供電，支持2.3V～5.5V（使用時需滿足VCCA≤VCCB），可在1.8V、2.5V、3.3V和5V電壓節點之間實現雙向電平轉換。芯片采用傳輸門（pass-gate）架構并配有邊沿速率加速器（單脈沖發生器），通道方向自動感應、無需方向控制信號；OE引腳拉低時所有I/O口進入高阻態，以降低靜態電流。適配音視頻模塊、便攜設備、固態存儲、交直流電源等多電壓數字接口場景。
01 產品參數
自動雙向、無需方向控制：兩個通道可獨立判斷數據流向，無需DIR方向控制引腳，主從兩端均可作為驅動端或接收端，適合I2C、單總線等沒有方向控制線的雙向總線。
雙電源寬電壓域：A端1.65V～3.6V，B端2.3V～5.5V，覆蓋1.8V、2.5V、3.3V、5V等常見邏輯電平；VCCA與VCCB可任意順序上電，無需額外電源時序控制。
數據傳輸速率：推挽輸出模式下最高24Mbps，開漏輸出模式下2Mbps；以VCCA=3.3V/VCCB=5V工況為例，推挽傳輸延遲典型值約1～3ns（具體電壓組合請對照手冊時序表）。
內置10kΩ上拉電阻：片內集成開漏應用常用的10kΩ上拉電阻，開漏總線應用可省去外部上拉元件，同時也支持推挽CMOS信號的電平轉換。
低靜態功耗：雙電源總電流（ICCA+ICCB）最大13μA；OE拉低進入高阻態后，VCCA、VCCB兩路電源電流均降至最大1μA。
Ioff部分掉電與電源隔離：支持Ioff部分掉電模式；任一VCC輸入接地時，兩個端口均處于高阻抗狀態，有助于抑制上下電過程中的反向電流。
寬溫與多等級可選：推薦工作溫度范圍-55℃～+125℃，提供工業級、軍溫級、普軍級、企軍級（N1）四個等級，統一采用SOT23-8封裝（2.92×2.80mm）。
ESD靜電防護：人體放電模型（HBM）±6kV，帶電器件模型（CDM）±2kV。
02 應用場景
音視頻類：音視頻接收處理模塊、視頻分析服務器、音頻擴展接口。
便攜設備：便攜式計算機、便攜式音頻設備。
存儲與電源：固態存儲、交直流電源。
03 產品優勢
RY0102定位在多電壓數字系統之間的雙向電平轉換接口，核心價值可以概括為三點：免方向控制、雙電壓軌獨立供電、片內自帶10kΩ上拉。
傳統跨電壓接口往往需要方向控制引腳，或外加雙向緩沖電路，由MCU側管理數據流方向。RY0102通過傳輸門加邊沿速率加速器的架構，讓兩個通道各自自動感應信號方向，兩端設備都可以是驅動端或接收端，控制器不需要再為電平轉換額外分配GPIO，特別契合I2C、單總線這類本身就沒有方向控制線的雙向總線。
雙電源設計把低壓側（A端1.65～3.6V）和高壓側（B端2.3～5.5V）徹底分開，1.8V/2.5V/3.3V控制器側可以直接對接3.3V或5V外設側。VCCA與VCCB不要求上電順序；任一VCC接地時兩端口自動高阻，配合Ioff部分掉電功能，降低上下電瞬間電流倒灌的風險。開漏應用片內已經集成10kΩ上拉電阻，省一顆外部元件；推挽CMOS信號同樣可以直接轉換。
封裝采用SOT23-8（2.92×2.80mm），8個引腳引出兩路通道加OE、GND，PCB占用小；并按溫度梯度提供工業級、軍溫級、普軍級、企軍級（N1）四個等級，便于按終端實際工況選型。
04 核心競爭力 RY0102是一顆邊界很清晰的器件：雙通道、雙向、電平轉換。在這個邊界內，它把方向自動識別、雙電源無順序上電、內置上拉、低靜態電流這幾件事做齊了，并給出從工業級到企軍級的溫度譜系。與時序要求苛刻、需要控制器主動發方向信號的方案相比，它把方向管理這件事從軟件和外圍邏輯里拿掉了；雙電源總電流最大13μA的量級，也適合便攜設備長期待機運行。
需要在設計時留意手冊給出的約束：VCCA必須≤VCCB；開漏模式下數據速率約2Mbps，推挽模式最高24Mbps，具體時序裕量需按目標電壓組合對照手冊8.2～8.5節的時序表評估。對于需要更多通道數或更高速率的場景應另行評估；在雙通道雙向電平轉換這一明確需求下，RY0102是一顆參數透明、溫度分級清晰的國產化方案。
結論
RY0102 最大的亮點就是自動感知流向，省去方向控制線，非常適合 I2C、單總線這類原生雙向總線。分開的雙電源軌、Ioff 掉電隔離設計，降低上下電倒灌風險，開漏場景內置上拉電阻，幫設計精簡 BOM。推挽最高 24Mbps、低靜態功耗的特性，也匹配便攜設備待機需求。
選型上要注意 VCCA 不能高于 VCCB、開漏模式速率上限等約束條件。作為國產化雙通道電平轉換器件，它分級清晰，覆蓋工業乃至企軍溫區，在通道數量需求不多、追求接口簡化的跨電壓信號場景，是一個比較實用的替代方案。
