【導讀】在電源與基準設計里，齊納二極管幾乎是每位工程師都用過的“老伙計”。但它的問題也一直擺在那里：動態阻抗往往在幾十歐姆量級，負載或輸入電壓一波動，基準節點電壓就跟著晃；溫度系數隨擊穿電壓劇烈變化，低壓段更是明顯負向漂移；更麻煩的是開啟曲線偏“軟”，小電流下電壓建立不穩，做并聯穩壓時調節能力有限。當系統對基準精度、溫漂和負載調整提出更明確的要求時，這個老伙計就開始力不從心。

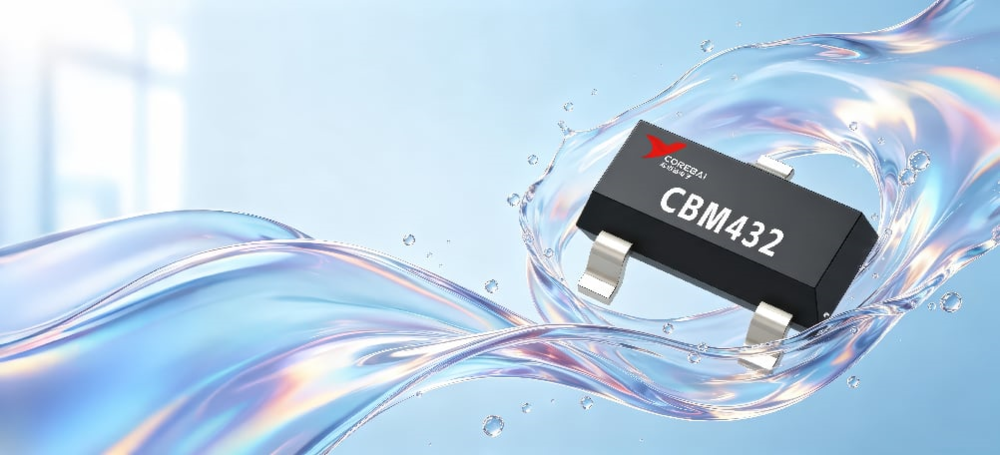

芯佰微給出的替代解法，是 CBM432——一顆三端可調并聯穩壓器（shunt regulator）。它用有源電路帶來陡峭開啟曲線，穩壓剛度遠優于常規低壓齊納二極管，把動態阻抗壓到典型 0.2Ω，基準電壓精度做到 1.240V±0.5%，還能用兩顆外置電阻把輸出從 1.24V 一路調到 18V。它的目標場景正是 PC 主板、電壓適配器、開關電源、充電器里那些需要穩定基準或并聯穩壓的環節。
架構與核心參數
CBM432 內部是一只帶基準的并聯調整器件：REFERENCE 腳取基準電壓，CATHODE 為調整負極、ANODE 接正，靠從陰極吸收電流來鉗位電壓。基準輸入電壓 VREF 在 25℃、IK=10mA 條件下為 1.234～1.246V（典型 1.240V），全溫范圍內基準偏差典型僅 10mV、最大 25mV，對應 0.5% 量級的初始容差與可用的溫漂表現。
以下為 25℃ 關鍵電氣特性（取自電氣特性表）：
器件吸收電流能力覆蓋約 80μA 至 100mA（電氣表給出最小工作電流 60～80μA、持續陰極電流絕對最大 100mA），陰極電壓絕對最大值 20V，可在 ?40℃ 至 +125℃ 全溫范圍工作。
工程上的幾個看點
銳利開啟加極低動態阻抗，是替代齊納的根本理由。有源輸出電路讓 CBM432 在額定工作電流區內呈現典型 0.2Ω、最大 0.4Ω 的動態輸出阻抗，遠低于普通齊納二極管幾十歐姆的水平。這意味著輸入電壓或負載電流波動時，基準節點電壓幾乎不動，并聯穩壓的“剛度”明顯更好。
基準精度與溫漂可控。1.240V 典型基準、±0.5% 初始容差、全溫基準偏差最大 25mV，配合器件在全溫范圍內保證的熱穩定性，使它適合做板上精密基準，而不必像齊納那樣為低壓段負溫漂反復補償。
輸出可調，一顆頂一串。僅靠 R1、R2 兩顆外置電阻，輸出電壓就能從 VREF 一路設定到 18V，無需更換料號即可匹配不同母線電壓。最小工作電流僅 60～80μA，待機與輕載場景功耗低。
封裝與熱阻需算賬。 SOT-23 與 SOT-89 兩種封裝的結至環境熱阻（RθJA）均為 371.7℃/W。由于是并聯吸收電流工作，陰極功耗 P=VKA×IK 會直接轉為結溫，高吸收電流下必須核算散熱余量。
典型落地場景
典型應用覆蓋并聯穩壓與精密基準兩條主線：
并聯電壓基準 / 大電流并聯調節器：用外置三極管擴流，把基準能力推到安培級（電氣示例給出線性調節器應用，Vin 10～20V、Io=1A 時負載調整 25mV/0.5%）。
電壓監視與比較閾值：做溫度補償?shù)膯坞娫幢容^器閾值，或電源欠壓/過壓監視。
恒流源與恒灌電流：利用基準腳固定電壓、經外置電阻設定恒定電流。
串聯旁路穩壓器 / 三端固定穩壓器輸出控制：為線性穩壓器提供可調基準或遠端采樣。
開關電源反饋與 TRIAC/SCR 撬棍：在適配器、充電器、開關電源中提供反饋鉗位或過壓保護。
線性歐姆計、唱頭放大器等小信號前端：借用其低噪聲基準與穩定特性。
特性資料中線性穩壓示例實測數據可作參考：Vin 10～20V、Io=1A 線性調整 53mV（1.1%），負載調整 25mV（0.5%），Vin=15V、Io=1A 時效率 82%。
板級設計要點
CBM432 是并聯器件，設計上要保證它始終有最小工作電流流過。Vka=VREF 時最小工作電流典型 60μA、最大 80μA，因此上偏置電阻必須按“最壞情況（最低輸入電壓、最高所需陰極電流）”計算，確保任何工況下陰極電流不低于 IK（MIN)，否則基準電壓建立不起來、開啟變軟。
輸出設定靠 R1（接陰極到基準腳）與 R2（接基準腳到地）的分壓：Vout = VREF × (1 + R1/R2)。基準輸入電流 IREF 典型 0.25μA、最大 0.5μA，會疊加到 R1 電流上引入微小誤差，高精度分壓電阻應取較大值但仍需遠大于 IREF 的影響；同時 R1/R2 比值會抬高整個電路的總動態阻抗（|ZKA'| = |ZKA|×(1+R1/R2）），精度與剛度之間要權衡。
穩定性是并聯穩壓器最易出錯的地方。器件在多種工作電流與負載電容下必須維持穩定，穩定邊界由陰極電流與負載電容共同決定（穩定邊界曲線以 150Ω 負載電阻測試）。后級若接大容性負載，需按邊界曲線選配電容或串聯小電阻補償。低噪聲應用建議用小容量電容或大容量電容來提供噪聲濾波與主極點衰減，避免三級基準系統因不穩定而被迫“置零”。
