【導讀】手機影像模組持續往輕薄化發展，傳統分立 OIS 方案在體積、布線和多攝協同上的局限越來越明顯。艾為電子新推出 AWD86037H 動態調壓 AP-OIS 閉環驅動芯片，把霍爾傳感器、ADC、DAC 和數字 PID 控制器全部集成在一顆芯片內，省去外置霍爾器件。芯片采用 2.09mm×0.60mm 的 WLCSP-6B 封裝，支持 I2C、I3C 雙接口，一條總線最多掛載 8 顆芯片，方便多攝協同控制，內置豐富校準和防抖算法，適用于手機、運動相機和安防攝像頭。
移動端影像技術飛速迭代的今天，傳統OIS驅動方案越來越難以滿足日益輕薄的多攝模組需求。更小封裝、更高集成度、極簡外圍、更低功耗，同時實現多軸協同、快速防抖響應，成為影像模組開發的核心訴求。
艾為電子重磅推出 AWD86037H 高精度 5.5V 動態調壓 AP-OIS 閉環驅動芯片，單芯片內置 Hall 傳感器、13-bit DAC、16-bit ADC、數字 PID 控制器及512 Bytes eFlash，支持 1.7V-5.5V 動態調壓，完美平衡了性能、功耗，以一體化解決方案，助力智能手機多攝、運動相機、安防監控等影像設備實現更強防抖性能，是傳統分立OIS方案的升級優選。
核心亮點
? 超小封裝，靈活適配多攝架構：AWD86037H 采用 WLCSP-6B 封裝，尺寸僅2.09mm×0.60mm×0.30mm，極致緊湊的體積使其能夠輕松嵌入寸土寸金的手機攝像頭模組內部。
? 單芯片全集成，簡化方案設計：芯片內置 Si Hall 傳感器、恒流驅動、PWM 驅動、16-bit ADC 以及數字 PID 控制器，支持線性化校準與串擾校準。無需外置 Hall 芯片，顯著降低 BOM 成本和模組設計難度。

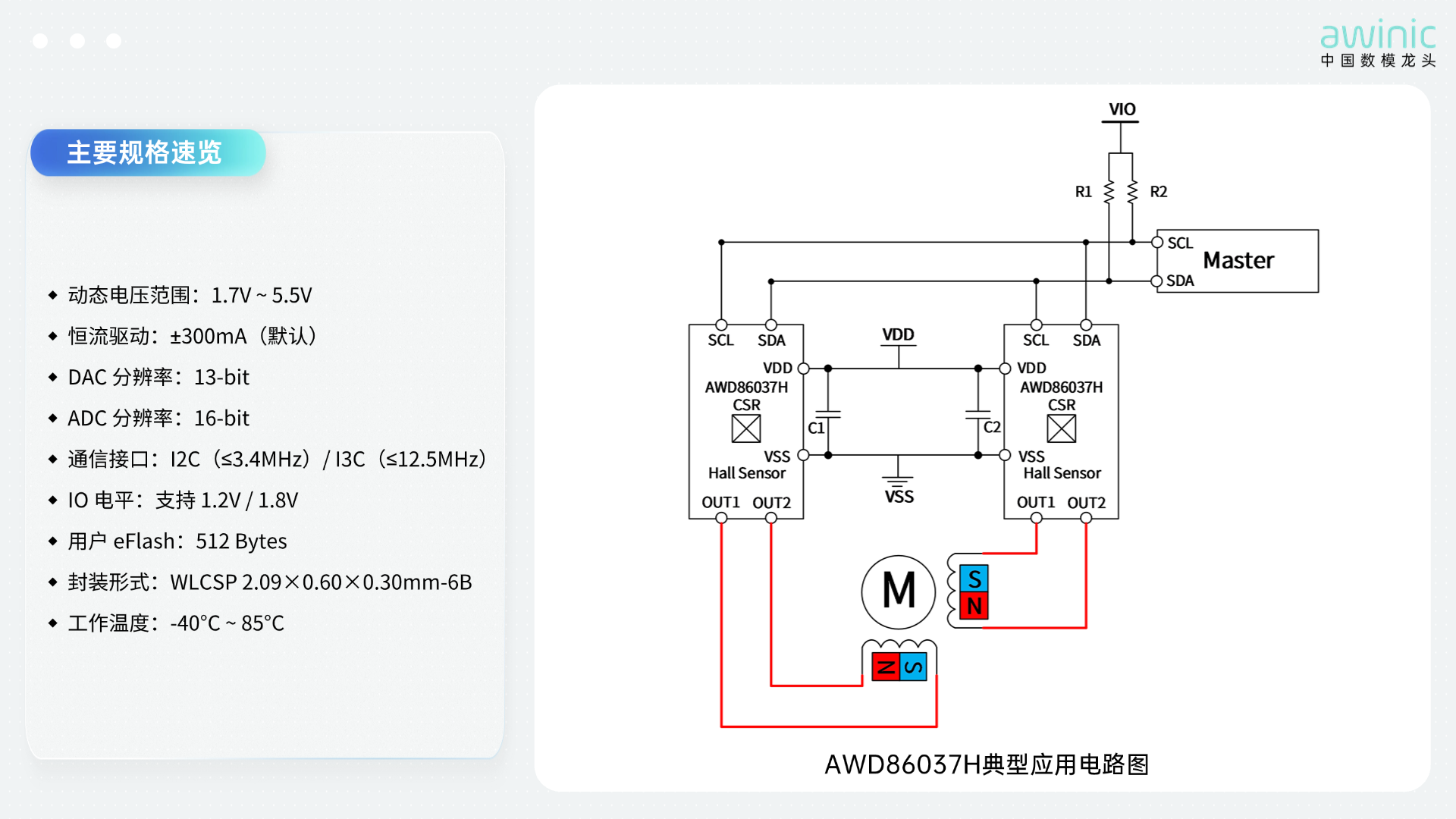

? 雙接口高速通信，支持多機并聯：同時支持 I2C（最高 3.4MHz）和 I3C（最高 12.5MHz），兼容 1.2V/1.8V IO 電平。通過廣播模式和多機自適應地址識別，單條總線最多可掛載8顆芯片，輕松實現多攝系統的協同控制。
? 進階算法內核，防抖控制更精準順滑：搭載 Advanced PID，支持內置 Hall 校準、雙端勵磁補償、AGC 控制、分段 PID 等功能，適配復雜運動場景；配備 soft start/land 功能有效降低上下電異響；Advanced driver smart hold/close 智能驅動機制，進一步優化鏡頭控制表現。
?精準驅動，多場景自適應：恒流驅動默認±300mA，內置可配置 PID 控制器與數字濾波器，512 Bytes 用戶 eFlash 支持掉電保存校準參數。
? 寬壓供電，穩定可靠：動態電壓范圍 1.7~5.5V，具備過流保護（OCP）與過溫保護機制，嚴苛環境下依舊穩定工作。
? 長行程支持 250mT@2.5mm。
上海艾為電子技術股份有限公司（awinic）是國內領先的數模混合信號、模擬、射頻芯片設計企業，產品廣泛應用于智能手機、物聯網、汽車電子、可穿戴設備等領域。AWD86037H 的發布進一步豐富了艾為在攝像頭馬達驅動領域的產品矩陣，助力客戶打造更輕薄、更穩定、更高清的影像終端。
結論
AWD86037H 是面向新一代輕薄影像模組的高集成 OIS 驅動方案，通過單芯片集成設計降低 BOM 和模組設計難度。I3C 高速總線、多機并聯能力，搭配內置的進階 PID 控制、各類補償校準機制，兼顧防抖響應速度與控制平順性。寬電壓范圍、完善保護功能加上長行程支持，適配不同鏡頭馬達設計。這款新品補齊艾為在攝像頭馬達驅動的產品線，給影像廠商提供替代傳統分立 OIS 方案的國產化選擇。
