【導讀】本文介紹了一款雙聲道音頻功率放大集成電路-TDA1521，給出了TDA1521分別在單電源或雙電源模式下的電路設計實例，一起來看看吧。
TDA1521是一款雙聲道音頻功率放大集成電路，9腳單列直插式封裝，輸出功率2×15w。性能穩定，音質也不錯，在音響應用中較為常見。 TDA1521可以在單電源或雙電源模式下工作，工作電源電壓范圍15V~40V（±7.5 -- ±20V），以下是TDA1521單電源接法和雙電源接法的電路圖：

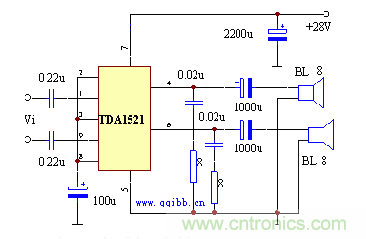

圖1：TDA1521單電源接法

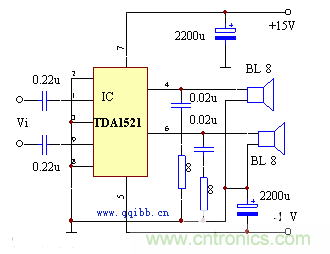

圖2：TDA1521雙電源接法
在條件許可的情況下，建議采用雙電源工作模式，這樣可以去掉駁接揚聲器的輸出耦合電容（OCL電路），改善頻率響應。
