【導讀】做機械的，能夠看懂電氣電路圖形符號，簡直是錦上添花！所以我們今天就來說一些電壓、電流、電池等常用的電氣電路圖形符號！
常用電氣電路的圖形符號

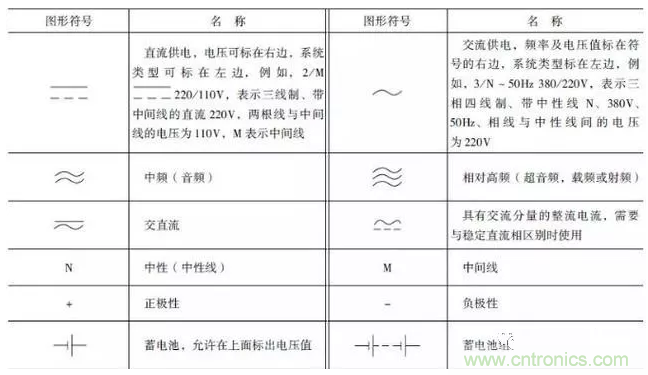

一、電壓、電流、電池的圖形符號

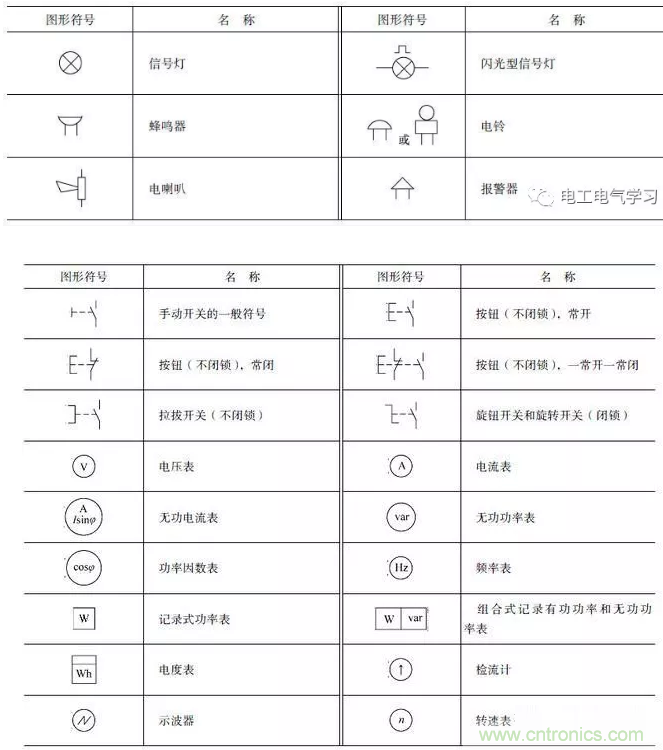

二、信號燈、信號器件、按鈕、旋鈕開關和測量?jī)x表的圖形符號

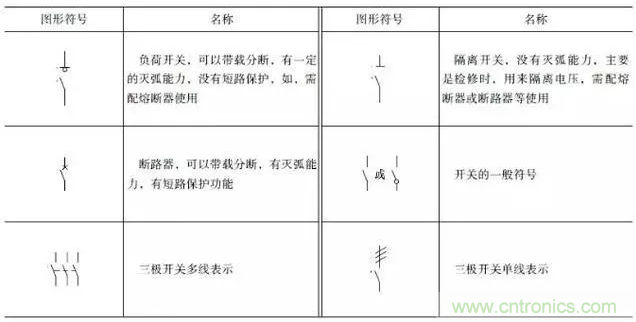

三、負載開關的圖形符號

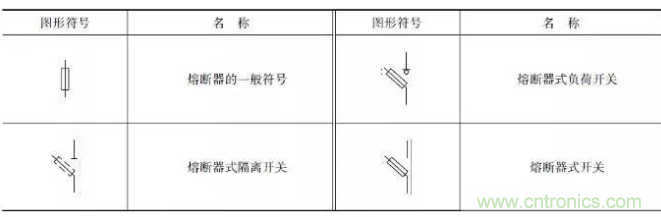

四、熔斷器的圖形符號

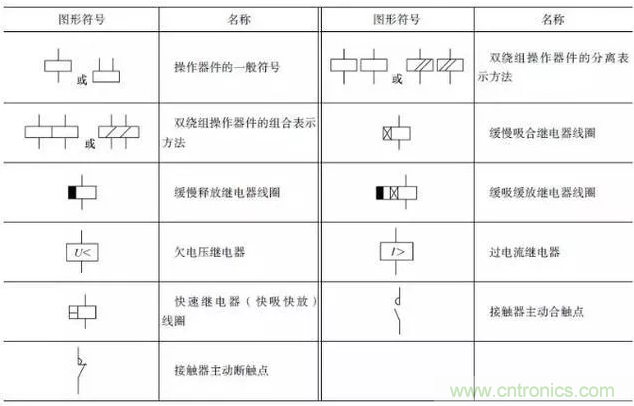

五、繼電器、接觸器、接觸器觸點和操作器件的圖形符號

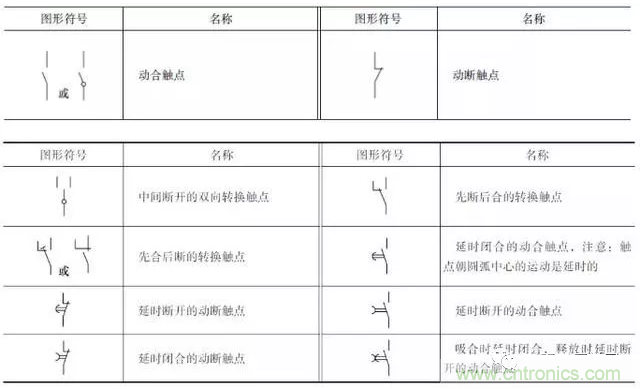

六、開關觸點的圖形符號

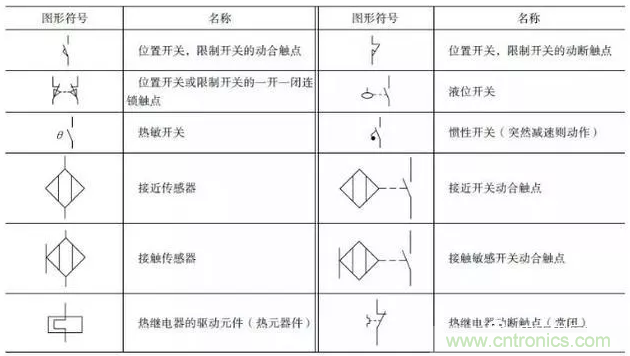

七、敏感開關和傳感器的圖形符號

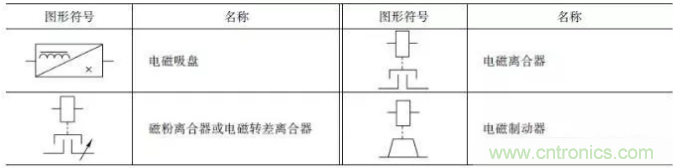

八、電磁離合器、電磁制動器、電磁吸盤的圖形符號

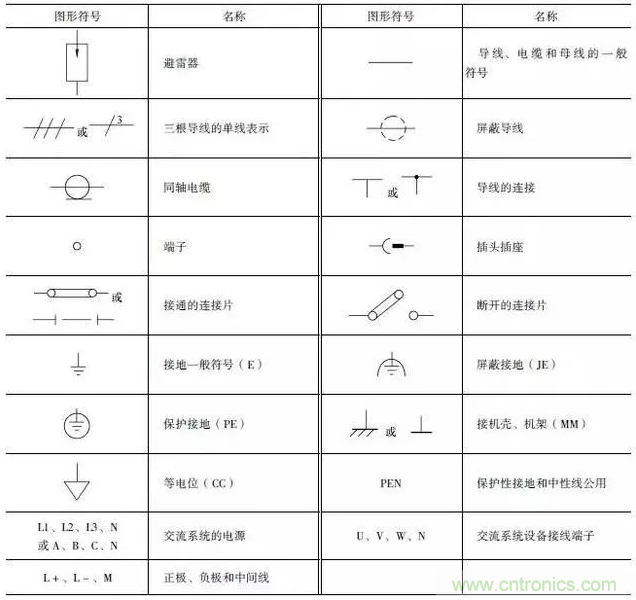

九、避雷器、導線、連接器件和接地的圖形符號

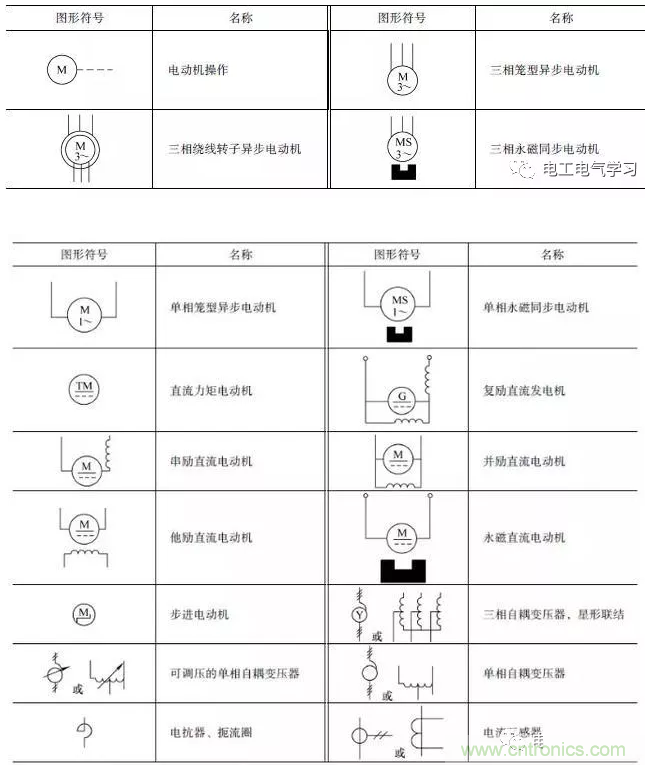

十、電動機和變壓器的圖形符號

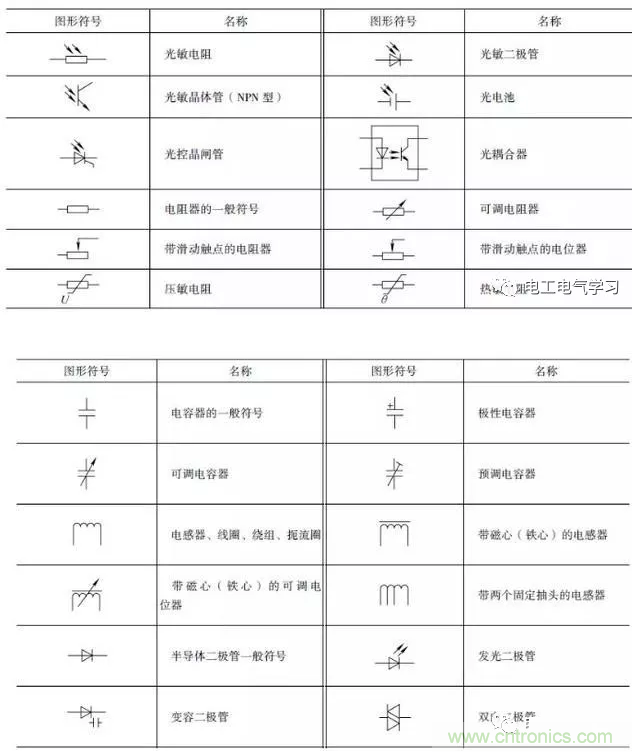

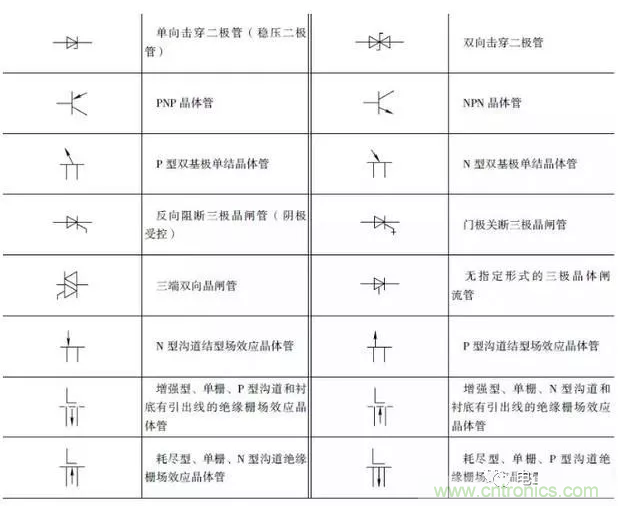

十一、電子元器件的圖形符號
如此多的圖標，需要花些時間記住，但都是很有用的喲。
