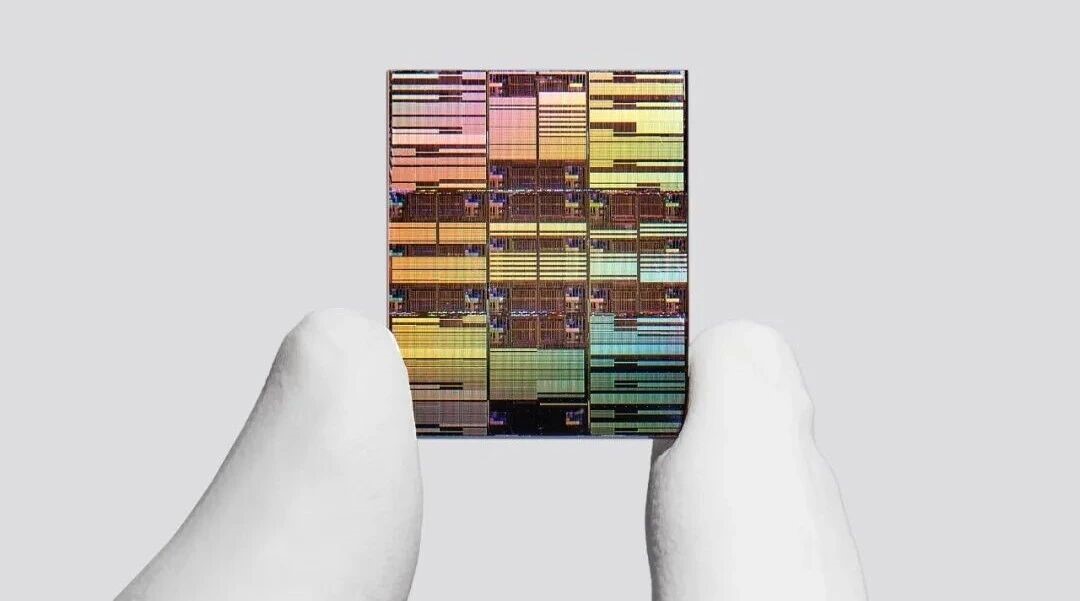

【導讀】當傳統芯片制程不斷逼近物理原子極限，先進制程的發展并非走入瓶頸，而是迎來了全新的變革方向。近期，IBM重磅發布全球首個亞1納米芯片技術，實現0.7納米（7埃米）的核心制程突破。這一技術成果的核心價值，并非單純刷新芯片制程的最小尺寸紀錄，而是徹底顛覆了半導體行業延續已久的微型化迭代邏輯，為后摩爾時代的芯片技術革新開辟了全新路徑。

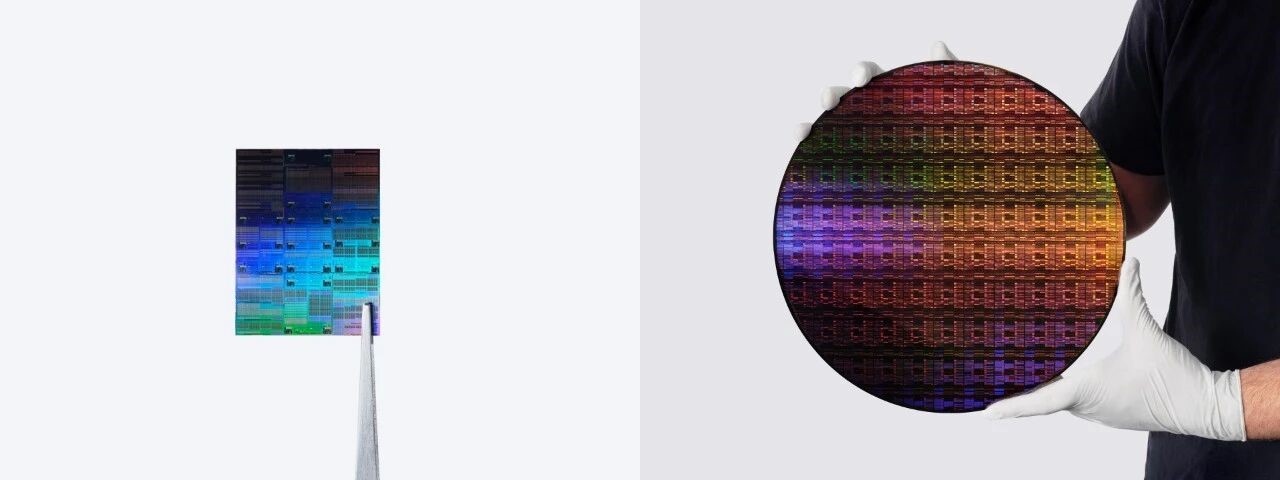

_20260713164507_100.jpg "100602197-427782-1 (1).jpg")
從“納米”到“埃米”看似尺度之變，實則是維度之變。 IBM此次的核心突破，是一套名為“納米堆疊”（Nanostack）的全
新晶體管架構。它不再執著于壓縮平面線寬，而是轉向三維垂直堆疊。以前是鋪地板，現在改蓋高樓——指甲蓋大小的芯片上
集成近1000億個晶體管，密度近乎2納米芯片的兩倍。摩爾定律沒有失效，只是從水平奔跑變成了垂直攀登。
性能與能效的雙重提升，才是改寫成本邏輯的關鍵。 相較2納米節點，0.7納米技術性能提升達50%，同性能下功耗降低達70%。
這意味著大模型訓練將從“燒錢買電”轉向“拼架構效率”，中小團隊因此拿到入場券，創新生態反而更活躍。
有趣的是，IBM還解決了另一個常被忽略的瓶頸：存儲墻。Nanostack讓SRAM實現40%的縮放提升，意味著數據在處理器和內
存之間搬運的代價顯著降低。AI計算中，數據搬運往往比計算本身更耗能、更耗時。一旦近存計算、存內計算有了更友好的硬件
基礎，芯片架構師的設計空間將徹底打開——不再圍著緩存捉襟見肘，而是真正按計算需求布局。
量產雖非一蹴而就，但路線已然清晰。 IBM已在奧爾巴尼研發中心完成流片驗證，并聯合泛林集團、東京電子、SCREEN等設備
商攻堅High NA EUV光刻的工程化難題。5年內的量產窗口是一個務實判斷——實驗室可行到晶圓廠高良率之間，還有材料純度
、工藝穩定性、單位成本等漫長的拉鋸。但這項突破最大的產業意義在于：它為整個鏈條提供了一張從納米向埃米過渡的確定性
路線圖，設備商知道該朝哪個方向迭代，代工廠清楚下一階段需要儲備什么能力，設計公司也能提前調整自己的架構預研。
格局之變可能比技術本身更耐人尋味。長期以來，臺積電、三星、英特爾在先進制程上三足鼎立，比拼的是誰的光刻精度更高、
誰的量產節奏更快。IBM此番繞開單純依賴光刻精度的老路，用堆疊和架構創新走了一條差異化路徑，本質上是在提醒全行業：
下一階段的競賽，重心將不再是“誰的線寬更細”，而是“誰的三維堆疊更精巧、誰的材料創新更大膽、誰的設計-設備-工藝協
同更緊密”。這種轉向會帶動上游供應鏈向高附加值升級，也會倒逼競爭對手重新審視自己的技術儲備。
說到底，IBM這枚0.7納米芯片不只是給摩爾定律寫了一份續約合同，更是給整個半導體產業遞了一份新劇本。劇本的核心不再是
光刻機的單一主角，而是架構、材料、設備、設計的多角色合奏。當物理空間趨近極限，想象力反而獲得更多施展空間——這大
概就是后摩爾時代最有趣的悖論。
