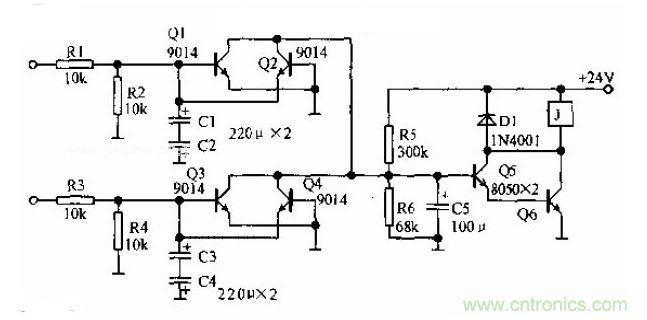

【導讀】本文講解的是一款可靠的喇叭保護電路設計，電路中有正向檢波，負向檢波，當兩聲道各用一檢波電路，任一聲道出現問題，均可給C5提供放電能路，使J釋放，調節R1、R2的阻值，可改變靈敏度。具體電路設計請看下文。
Q1、Q3分別作左右聲道的正向檢波：Q2、Q4分別作左右聲道的負向檢波。由于兩聲道各用一檢波電路，任一聲道出現問題，均可給C5提供放電能路，使J釋放，調節R1、R2（別一聲道為R3、R4）的阻值，可改變靈敏度。
